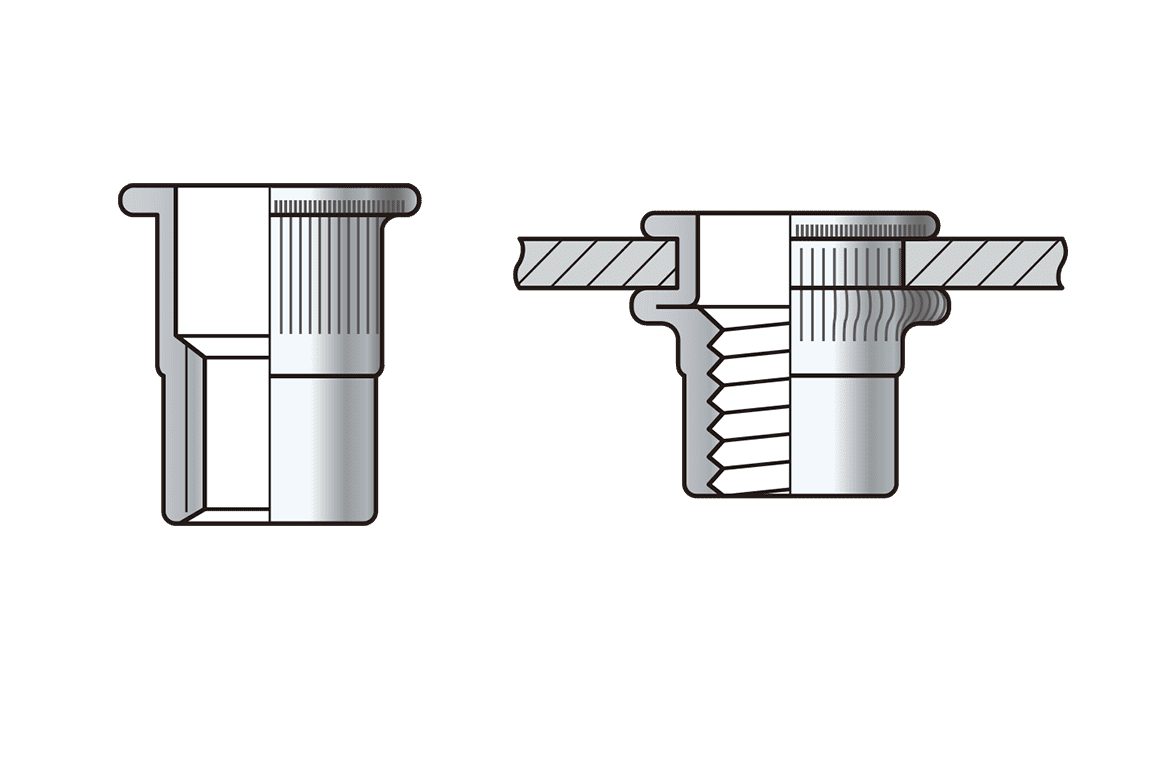

平头花齿设计在组装时能大面积咬住板片，增加全圆拉帽抗打滑性能，较大法兰的平头构造，抗推入强度高。
应用与设置
抗打滑力是全圆拉帽的2倍以上。
- 夹紧力高
- 组装在较软板材上有较大的防滑力
- 适用于铝和塑料等柔软材料
花齿拉帽为全世界用量最大的拉帽类型。
平头/花齿拉帽/开口型
铆螺帽
Uploaded 07/07/2023
|
PATTA Marketing
平头花齿设计在组装时能大面积咬住板片，增加全圆拉帽抗打滑性能，较大法兰的平头构造，抗推入强度高。
技术规格
尺寸
| 直径 (D) | 长度 (L) | 孔径Ø | 握力范围 (E) | DK | DO |
|---|---|---|---|---|---|
| M4 | 11.3 12.5 | 6.1 | 0.5 - 2.5 2.5 - 3.5 | 0.8 | 9.3 |
| M5 | 12.5 13.5 | 7.1 | 0.5 - 2.5 2.5 - 3.5 | 1.0 | 10.3 |
| M6 | 15.0 16.5 | 9.1 | 0.5 - 2.5 2.5 - 4.0 | 1.5 | 12.3 |
| M8 | 17.0 18.5 | 11.1 | 1.0 - 2.5 2.5 - 4.0 | 1.5 | 14.3 |
| 直径 (D) | 长度 (L) | 孔径Ø | 握力范围 (E) | DK | DO |
|---|---|---|---|---|---|
| M4 | 0.445 0.492 | 0.24 | 0.020 - 0.098 0.098 - 0.138 | 0.031 | 0.366 |
| M5 | 0.492 0.531 | 0.28 | 0.020 - 0.098 0.098 - 0.138 | 0.039 | 0.408 |
| M6 | 0.590 0.650 | 0.358 | 0.020 - 0.098 0.098 - 0.157 | 0.059 | 0.484 |
| M8 | 0.669 0.728 | 0.437 | 0.039 - 0.098 0.098 - 0.157 | 0.059 | 0.563 |
