平头设计拥有较高扭力，且在薄板上有较强的抗顶入支撑力，不易脱落。
应用与设置
构造简单，作用面积大。
- 适用于薄/软材料
- 平头不易崩牙
- 高锁定能力
- 可使用各式旋拉式及直拉式组装工具组装
组装方便，但抗打滑力较花齿款式低。

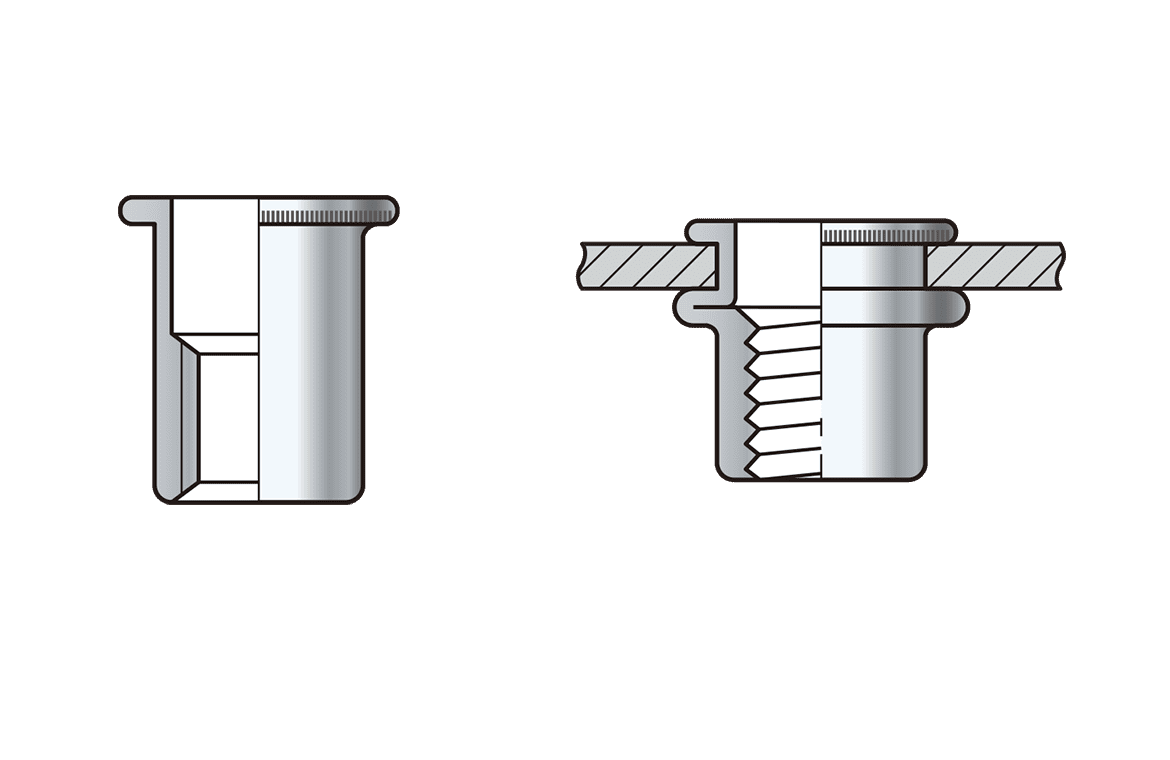

平头/圆形/开放式
铆螺帽
Uploaded 07/07/2023
|
PATTA Marketing
平头设计拥有较高扭力，且在薄板上有较强的抗顶入支撑力，不易脱落。
技术规格
尺寸
| 直径 (D) | 长度 (L) | 孔径Ø | 握力范围 (E) | DK | DO |
|---|---|---|---|---|---|
| M4 | 11.5 13.5 | 6.1 | 0.5 - 2.5 2.5 - 4.5 | 0.8 | 9.3 |
| M5 | 12.5 14.5 | 7.1 | 0.5 - 2.5 2.5 - 4.5 | 1.0 | 10.3 |
| M6 | 15.0 16.5 | 9.1 | 0.5 - 2.5 2.5 - 4.0 | 1.5 | 12.3 |
| M8 | 17.5 18.5 | 11.1 | 1.0 - 2.5 2.5 - 4.0 | 1.5 | 14.3 |
| M10 | 21.5 23.0 25.0 | 13.1 | 1.0 - 2.5 2.5 - 4.0 4.0 - 6.0 | 1.5 | 16.3 |
| 直径 (D) | 长度 (L) | 孔径Ø | 握力范围 (E) | DK | DO |
|---|---|---|---|---|---|
| M4 | 0.453 0.531 | 0.240 | 0.020 - 0.098 0.098 - 0.177 | 0.031 | 0.366 |
| M5 | 0.492 0.570 | 0.280 | 0.020 -0.098 0.098 - 0.177 | 0.039 | 0.408 |
| M6 | 0.590 0.650 | 0.358 | 0.020 - 0.098 0.098 - 0.157 | 0.059 | 0.484 |
| M8 | 0.689 0.728 | 0.437 | 0.039 -0.098 0.098 - 0.157 | 0.059 | 0.563 |
| M10 | 0.846 0.906 0.984 | 0.516 | 0.039 - 0.098 0.098 - 0.157 0.157 - 0.236 | 0.059 | 0.642 |
