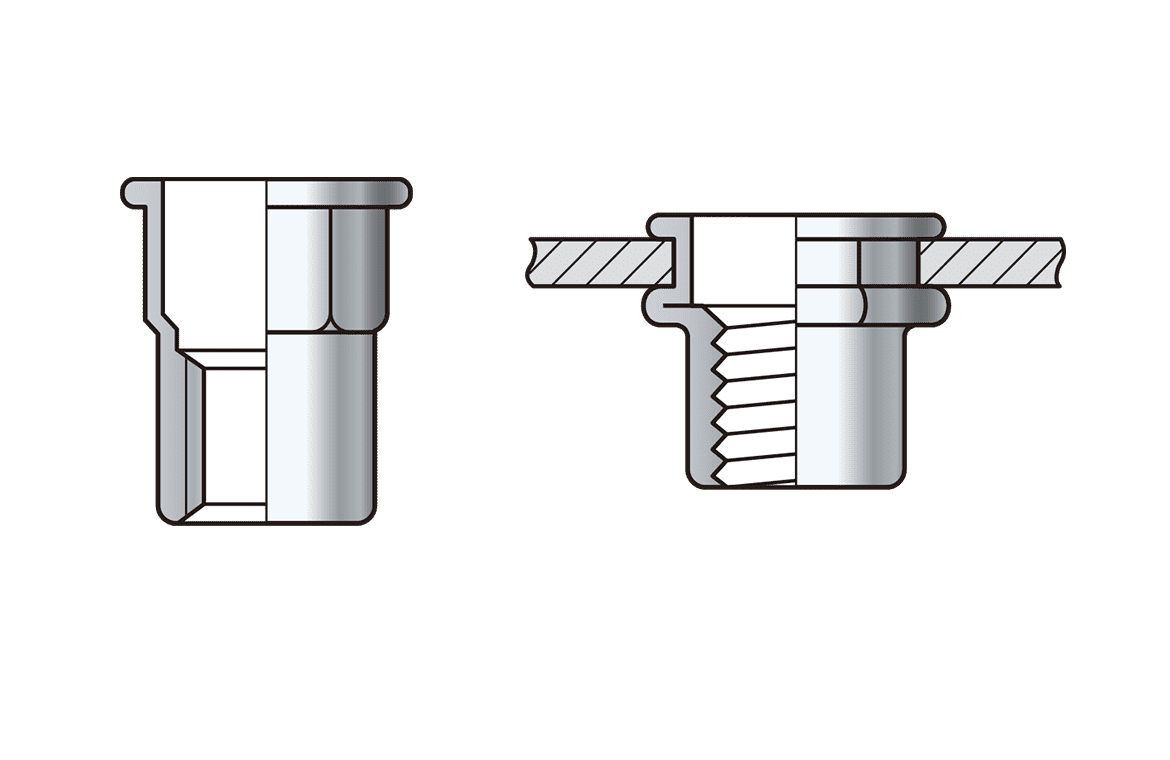

全六角拉帽是拉帽中抗打滑力最强的款式，外侧六角形、内侧圆形设计，六角对角壁厚度比半六角系列更厚，搭配较大法兰与平头构造，不易脱落，且拥有较高的抗推入力。
应用与设置
抗打滑力比外六内六半六角拉帽高2倍以上。
- 高扭力，不易崩牙
- 螺杆长度可变形
- 高锁定能力
- 可广泛运用在不同材质及厚度上
- 需对应六角孔进行组装
- 适用于需要高强度车削的区域
高防转扭力，壁厚较厚，组装力偏高。
平头/六角/开口型
铆螺帽
Uploaded 07/07/2023
|
PATTA Marketing
全六角拉帽是拉帽中抗打滑力最强的款式，外侧六角形、内侧圆形设计，六角对角壁厚度比半六角系列更厚，搭配较大法兰与平头构造，不易脱落，且拥有较高的抗推入力。
技术规格
尺寸
| 直径 (D) | 长度 (L) | 孔径Ø | 握力范围 (e) | DK | DO |
|---|---|---|---|---|---|
| M4 | 11.3 12.5 | 6.1 | 0.5 - 2.5 2.5 - 3.5 | 0.8 | 9.3 |
| M5 | 12.5 13.5 | 7.1 | 0.5 - 2.5 2.5 - 3.5 | 1.0 | 10.3 |
| M6 | 15.0 16.5 | 9.1 | 0.5 - 2.5 2.5 - 4.0 | 1.5 | 12.3 |
| M8 | 17.0 18.5 | 11.1 | 1.0 - 2.5 2.5 - 4.0 | 1.5 | 14.3 |
| 直径 (D) | 长度 (L) | 孔径Ø | 握力范围 (e) | DK | DO |
|---|---|---|---|---|---|
| M4 | 0.445 0.492 | 0.240 | 0.020 - 0.098 0.098 - 0.138 | 0.031 | 0.366 |
| M5 | 0.492 0.531 | 0.280 | 0.020 - 0.098 0.098 - 0.138 | 0.039 | 0.408 |
| M6 | 0.590 0.650 | 0.358 | 0.020 - 0.098 0.098 - 0.157 | 0.059 | 0.484 |
| M8 | 0.669 0.728 | 0.437 | 0.039 - 0.098 0.098 - 0.157 | 0.059 | 0.563 |
