尾部球型设计，铆接时钉芯将拉钉钉体末端拉成多鼓、双鼓或单鼓，拥有超大宽度紧固能力，且可紧固不规则尺寸物件，铆合后钉芯会保留在内部，拥有高度防震、防潮性能，灵活对应多种工业需求。
应用与设置
可代替开放式拉钉使用，且最大紧固宽度约为其3倍。
塑胶
汽车工业
家具工业
铆接宽度更大，对应更多铆接需求。
多鼓型拉钉 MG
拉钉
Uploaded 07/07/2023
|
PATTA Marketing
尾部球型设计，铆接时钉芯将拉钉钉体末端拉成多鼓、双鼓或单鼓，拥有超大宽度紧固能力，且可紧固不规则尺寸物件，铆合后钉芯会保留在内部，拥有高度防震、防潮性能，灵活对应多种工业需求。
技术规格
材质:
铁
不锈钢

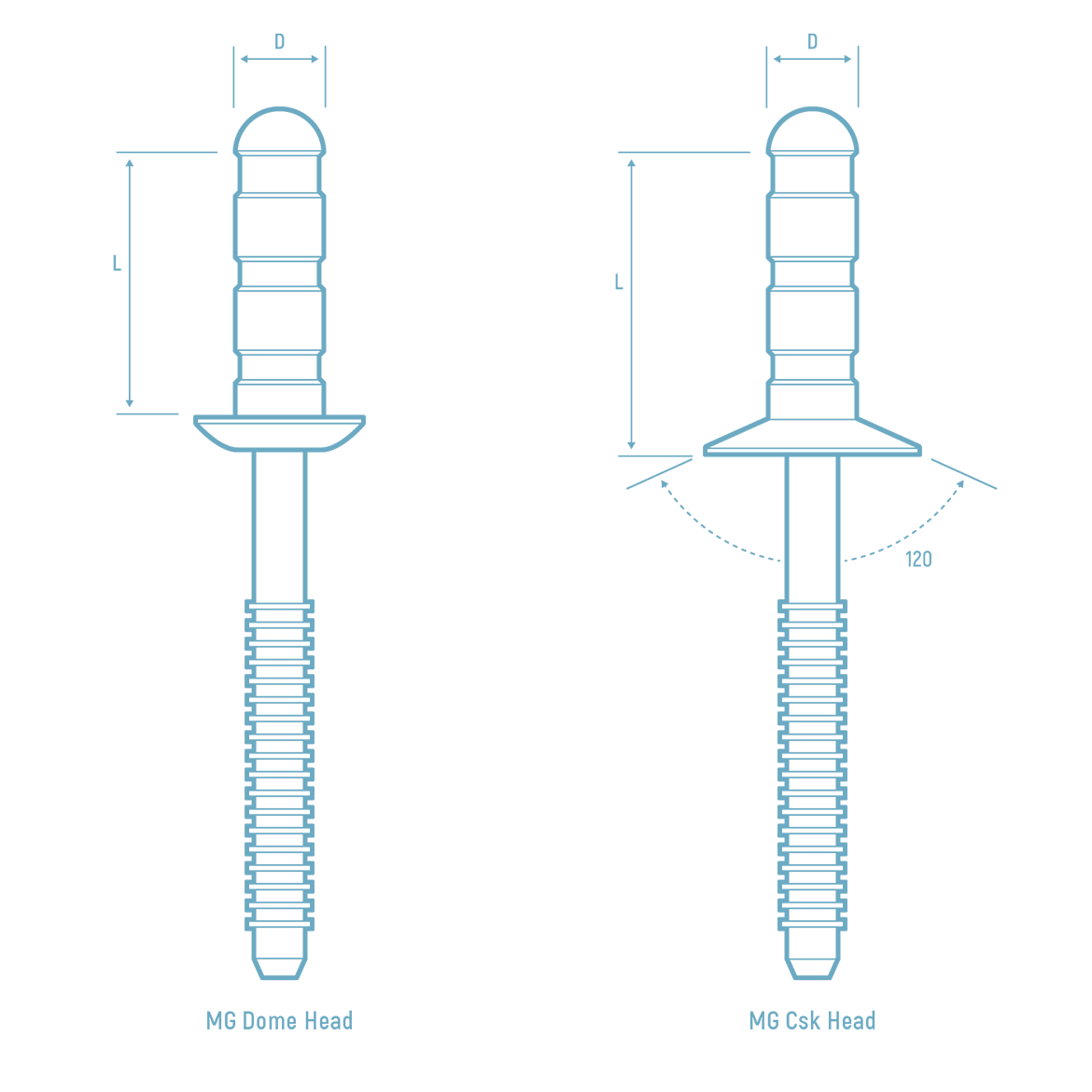

MG 可用尺寸
| 直径 (D) | 长度 (L) | 握力范围 | 钢 | 不锈钢 |
|---|---|---|---|---|
| 3.2 Ø 3.3~3.4 | 11.0 | 1.0 - 6.0 | ● | ● |
| 4.0 Ø 4.1~4.2 | 13.0 | 2.0 - 8.0 | ● | ● |
| 4.8 Ø 4.9~5.0 | 10.0 | 1.5 - 5.1 | ● | |
| 11.0 | 1.5 - 6.3 | ● | ||
| 14.0 | 1.5 - 9.0 | ● | ● | |
| 17.5 | 6.3 - 12.7 | ● |
| 直径 (D) | 长度 (L) | 握力范围 | 钢 | 不锈钢 |
|---|---|---|---|---|
| 1/8 Ø 0.13 | 7/16 | 0.04 - 0.24 | ● | ● |
| 5/32 Ø 0.17 | 1/2 | 0.08 - 0.31 | ● | ● |
| 3/16 Ø 0.19 | 3/8 | 0.06 - 0.20 | ● | |
| 7/16 | 0.06 - 0.25 | ● | ||
| 9/16 | 0.06 - 0.35 | ● | ● | |
| 11/16 | 0.25 - 0.50 | ● |
