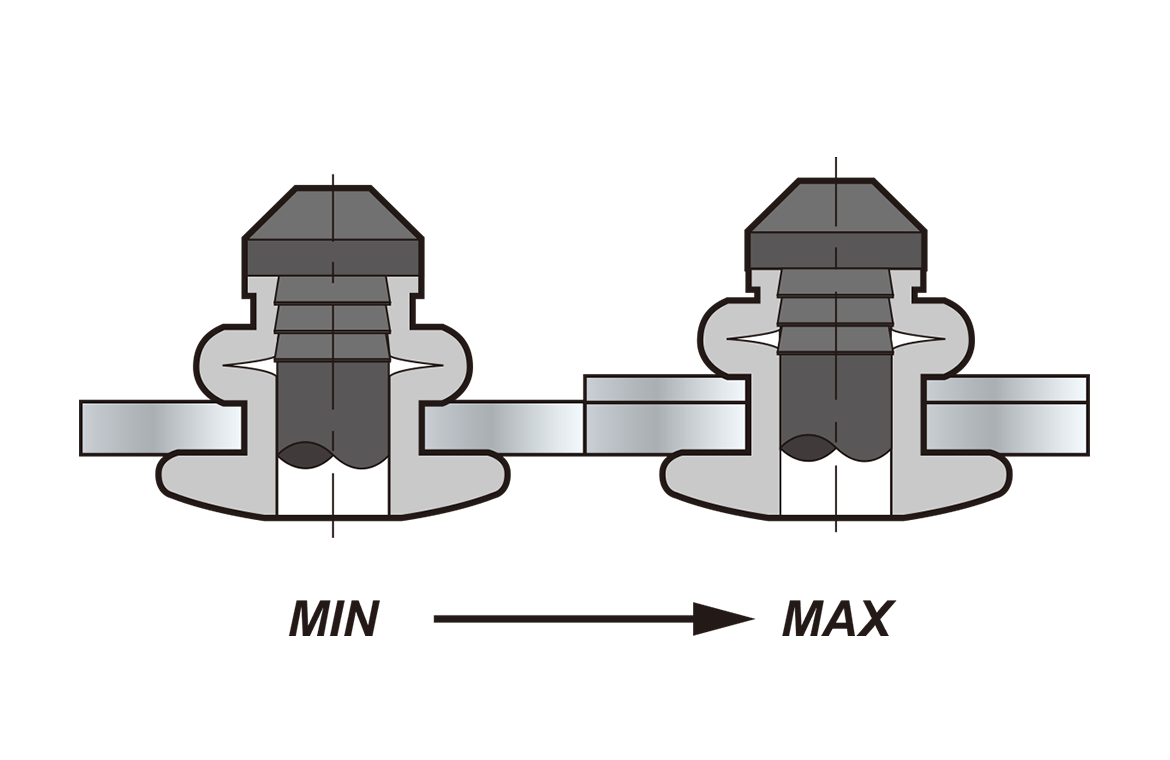

尾部球型设计，铆接时钉芯将拉钉钉体末端拉成鼓型，夹紧铆接物件，具备高承载功能，抗振能力高， 铆接强度高，适用于薄板铆接。
应用与设置
具有良好的填孔性，能紧紧贴住铆接底板。
- 汽车工业
- 卡车制造
- 建筑工业
- 车身作业
铆接能力出色，提供专业紧固。
单鼓型拉钉 HK
拉钉
Uploaded 07/07/2023
|
PATTA Marketing
尾部球型设计，铆接时钉芯将拉钉钉体末端拉成鼓型，夹紧铆接物件，具备高承载功能，抗振能力高， 铆接强度高，适用于薄板铆接。
技术规格
材质:
铁
不锈钢

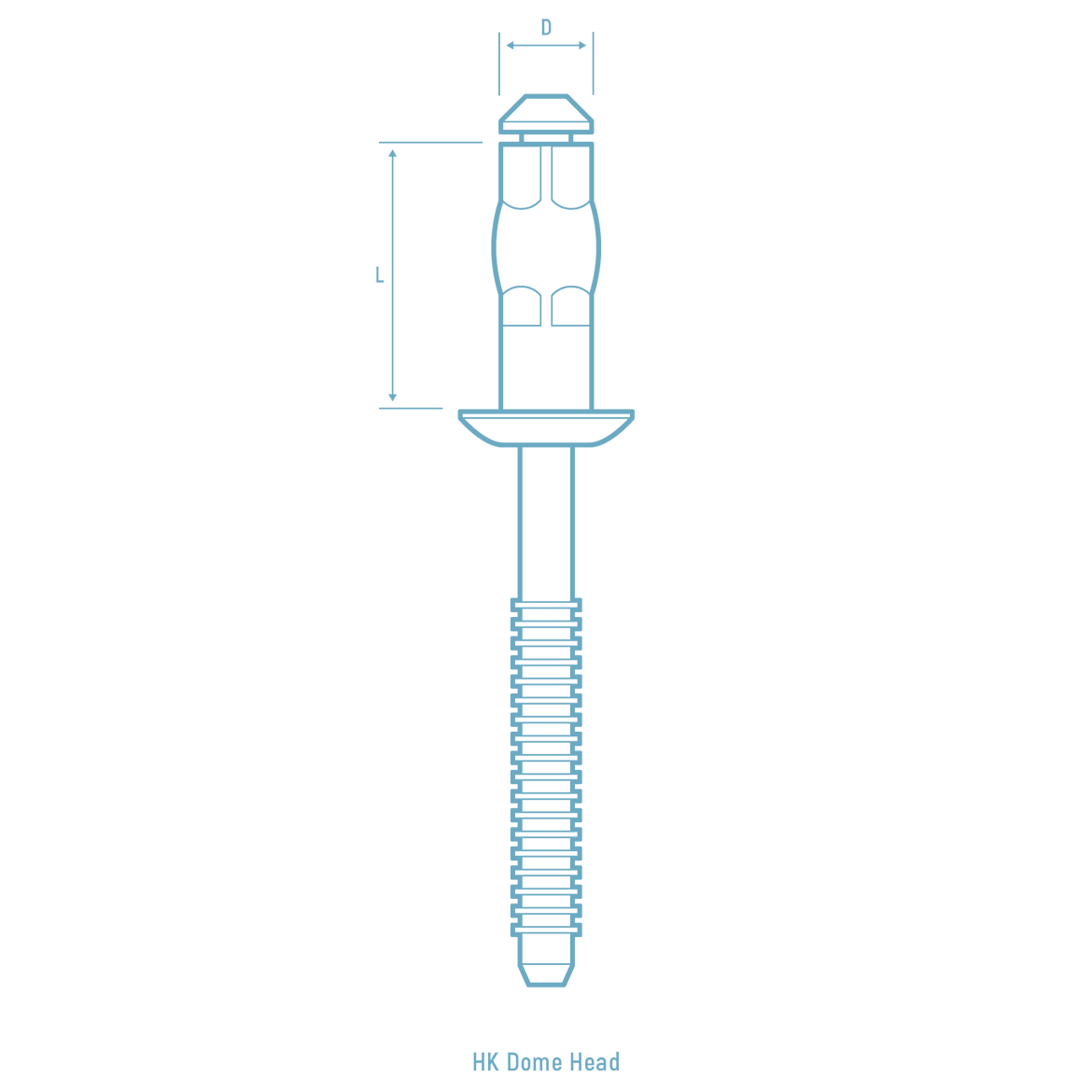

HK 可用尺寸
| 直徑 (D) | 長度 (L) | 握力範圍 |
|---|---|---|
| 3.2 Ø 3.3~3.4 | 7.0 | 1.0 - 3.0 |
| 9.0 | 3.0 - 5.0 | |
| 11.0 | 5.0 - 7.0 | |
| 4.0 Ø 4.1~4.2 | 8.0 | 1.0 - 3.0 |
| 10.0 | 3.0 - 5.0 | |
| 12.0 | 5.0 - 7.0 | |
| 14.5 | 7.0 - 9.0 | |
| 4.8 Ø 4.9~5.0 | 9.5 | 1.5 - 3.5 |
| 12.0 | 3.5 - 6.0 | |
| 14.5 | 6.0 - 8.5 |
| 直径 (D) | 长度 (L) | 握力范围 |
|---|---|---|
| 1/8 Ø 0.13 | 9/32 | 0.04 - 0.12 |
| 11/32 | 0.12 - 0.20 | |
| 7/16 | 0.20 - 0.28 | |
| 5/32 Ø 0.16 | 5/16 | 0.04 - 0.12 |
| 3/10 | 0.12 - 0.20 | |
| 15/32 | 0.20 - 0.28 | |
| 9/16 | 0.28 - 0.35 | |
| 3/16 Ø 0.19~0.20 | 3/8 | 0.06 - 0.14 |
| 15/32 | 0.14 - 0.24 | |
| 9/16 | 0.24 - 0.33 |
产品综合型录
PDF 16.44 Mb
